Productbeschrijving

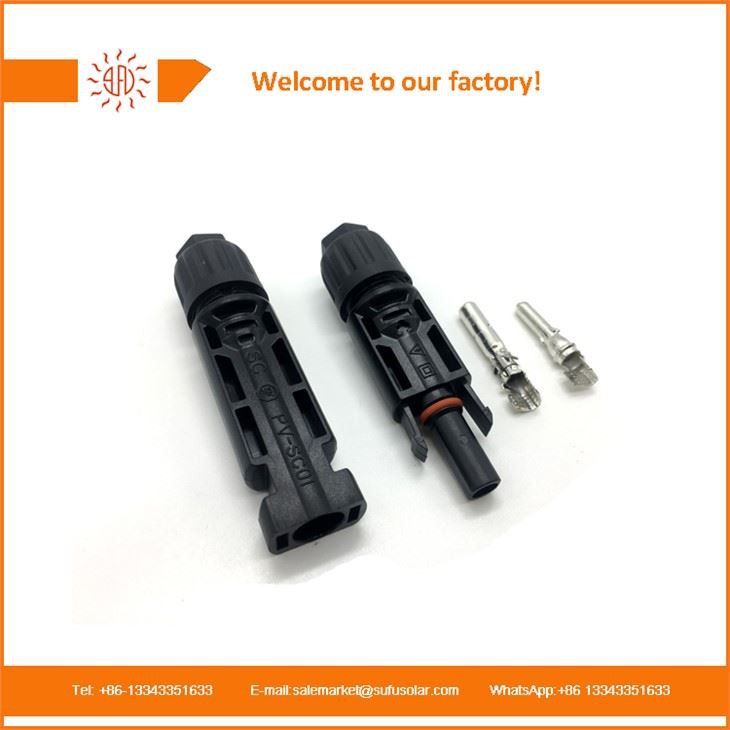

Solar MC4 -connectoren
De zonneconnector is gemaakt van anti-ultraviolette, gehard, vlamvertragend injectie-grade polycarbonaat. Het heeft goede anti-ultraviolette en anti-verouderingsfuncties. De binnenste kernmetaalonderdelen zijn koper met een betere thermische geleidbaarheid en taaiheid, en het oppervlak wordt verbannen met goede anti-corrosieprestaties.
Bijna alle zonnepanelen zijn met elkaar verbonden met behulp van speciale weerbestendige pluggen en sockets genaamd MC4 -connectoren. De term MC4 staat voor connector met meerdere contactpersonen met een diameter van 4 mm. Vanwege de extreme weersomstandigheden moeten de connectoren zeer robuust, veilig, UV -resistent zijn en een goede verbinding behouden met minimale weerstand bij zowel lage als hoogspanningen tot 1500V.
De connectoren zijn ontworpen om te worden gebruikt met de standaard 4 mm of 6 mm dubbele geïsoleerde zonne-DC-kabel met gekoppelde koper multi-streng kern voor minimale weerstand. Om de connectoren correct samen te stellen, wordt een speciaal krimpgereedschap gebruikt om de multi-strengkabel naar de binnenste terminal te krimpen die vervolgens wordt ingebracht en in de MC4-behuizing wordt gebroken.
Parameter
|
Certificering |
Tuv |
|
Certificaat |
Nee. B 101149 0002 rev. 00 |
|
Standaard |
EN62852: 2015 IEC62852: (ed.1) |
|
Nominale spanning |
1500VDC |
|
Testspanning |
6000V (50Hz 1min) |
|
Nominale stroom |
30A |
|
Beschermingsklasse |
Klasse A |
|
Bescherming van bescherming |
IP67 |
|
Vlamklasse |
Ul {{{0}} v0 |
|
Overspanningscategorie |
III |
|
Vervuiling |
2 |
|
Temperatuurbereik |
'-40 graad ~ +85 diploma |
|
Bovenste beperkte temperatuur |
100 graden |
|
Contactweerstand |
Minder dan of gelijk aan 0. 5mΩ |
|
Isolatieweerstand |
>500MΩ |
|
Plaats kracht |
Minder dan of gelijk aan 50n |
|
Uittreksel |
Groter dan of gelijk aan 50n |
|
Verbindingskabel |
1 × 4 mm 2 |
|
Waterdichtingstructuur |
O-ring zegel |
Diagram
Functie
1. Ondersteuning van meerdere pluggen en loskoppelen.
2. Zeer duurzaam, anti-ultraviolet, vlamvertragende.
3. De interne metalen delen worden ingebracht met het interne knop -type riet.
4. Auto-lock-apparatuur voor mannelijke en vrouwelijke punten maakt verbinding gemakkelijker en betrouwbaar mogelijk.
5. 5. Het populaire uiterlijk is geschikt voor de meeste on-site installaties en kan overeenkomen met de originele MC4.
6. Voeg ter plaatse werking. Kan worden geïnstalleerd met een krimpgereedschap.
7. Fit voor PV -kabels met verschillende isolatiediameters.
8. Rode koperen metalen onderdelen, hoge stroom draagvermogen, hoge warmte -dissipatie
9.ip67 Bescherming
Installatie
